螺旋分级机是选矿时比较常用的设备（也用来洗砂），常与球磨机配成闭路循环分流矿砂，也用在重力选矿厂中来分级矿砂和细泥，及金属选矿流程中对矿浆进行粒度分级，或洗矿作业中的脱泥、脱水等作业。

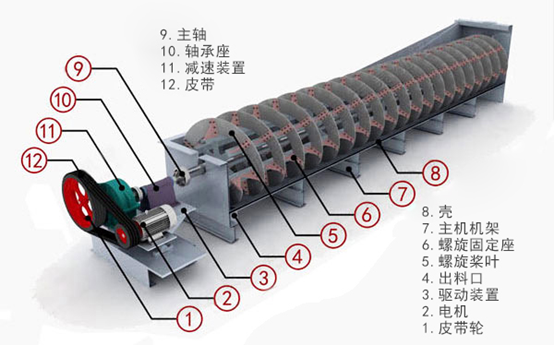

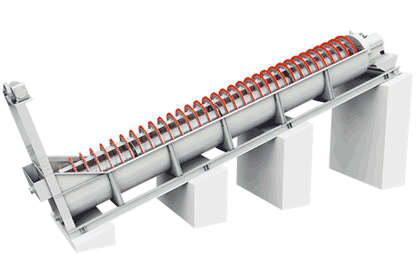

它是在一个倾斜的半圆形槽内安装有纵向长轴，轴上安装有旋转叶片，通过上部的传动机构带动旋转，下部有螺旋提升装置。

螺旋分级机是借助于固体粒大小不同，比重不同，因而在液体中的沉降速度不同的原理，细矿粒浮游在水中成溢流出，粗矿粒沉于槽底，由螺旋推向上部排出，来进行机械分级的一种设备。它能把磨机内磨出的料粉过滤，然后把粗料利用螺旋片旋入磨机进料口，把过滤出的细料从溢流管子排出。

螺旋分级机的主要部件就是螺旋，而根据其在槽内的位置与矿浆面的高低不同，可分为低堰式、高堰式和沉没式3种，低堰式现运用的很少，主要是高堰式和沉没式。

1

低堰式

因现在应用较少，这里简单介绍一下。低堰式就是溢流堰低于螺旋的螺旋轴。由于沉降区面积小，所以在实际生产中只能用于冲洗含泥不多的砂矿及粗粒物的脱水，而在磨矿循环中却很少应用。

2

高堰式

高堰式是指溢流堰高于螺旋的螺旋轴，但低于溢流端螺旋的上缘，有高堰式单螺旋和双螺旋之分。

高堰式螺旋分级机的沉降区面积比较大，其堰高可用在一定范围内调整，从而调节分级的粒度，是磨矿循环中比较常用的一种设备。

3

沉没式

沉没式是在溢流堰端有4-5个螺旋叶，全部沉没在矿浆中，同样有单螺旋和双螺旋2种。

该分级机沉降区面积大，分级池深，螺旋的搅动对矿浆表面影响较小，所以分级面平稳，溢流量大而细，在选矿厂中常被作为细磨或二段磨矿的分级设备。

因螺旋分级机与螺旋洗砂机从外观上看非常相似，所以也有朋友询问两者区别，关于此，小编在《螺旋洗砂机，螺旋分级机，傻傻分不清？6方面对比让你一目了然！》一文对比过，还有此疑问的可直接点击查阅。

关于螺旋分级机您还有哪方面的问题，欢迎留言交流！
